產品詳細

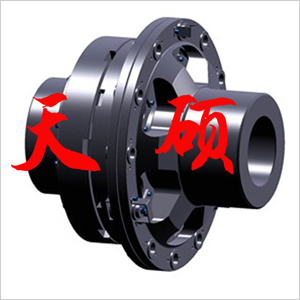

LK型彈性塊聯軸器 LKA型彈性塊聯軸器
彈性塊聯軸器是以橡膠為彈性元件材料，無扭轉傳動間隙，易于現場調節剛度的彈性聯軸器，具有補償兩軸相對偏移以及減振、緩沖性能，節能，無噪聲，不用潤滑，更換彈性件（易損件）時主機半聯軸器用作軸線移動（對于重型機械設備此特點尤為重要），安裝維護簡便，使用壽命較長，根據需要通過改變橡膠配方（主要改變硬度）可以調整聯軸器的扭轉剛度。適用于聯接兩同軸線大中功率、振動沖擊較大的軸系傳動，例如冶金機械、礦山機械等。原來的標準（ZBJ19029-90）存在外徑尺寸大、質量大等缺點，改進后的新標準（JB/T9148-99代替ZBJ19029-90）新結構不僅保留了減振、緩沖性能好的特點，而且縮小了外徑尺寸，減輕了質量和轉動慣量，提高了許用轉速，經過幾年的工業應用，優點十分明顯，已成原結構的更新換代產品。新標準許用轉速平均提高28%，*大外徑平均縮小36%，轉動慣量平均減小70%，質量平均減輕57%。
LK型彈性塊聯軸器主要尺寸(JB/T9148-99)

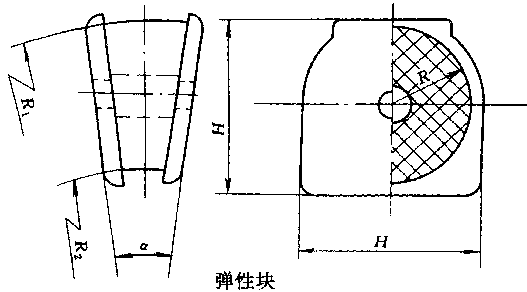

LK型彈性塊聯軸器彈性塊主要尺寸/mm
|
型號
|
主要尺寸
|
||||
|
H
|
R
|
R1
|
R2
|
α
|
|
|
LK1
|
90
|
42
|
172
|
88
|
15°
|
|
LK2
|
98
|
46
|
194
|
102
|
|
|
LK3
|
106
|
49
|
205
|
107
|
10°
|
|
LK4
|
123
|
58
|
238
|
122
|
|
|
LK5
|
130
|
60
|
275
|
155
|
|
|
LK6
|
136
|
63
|
283
|
157
|
|
|
LK7
|
140
|
65
|
312
|
182
|
|
|
LK8
|
145
|
67
|
342
|
208
|
|
|
LK9
|
155
|
72
|
368
|
224
|
8°30′
|
|
LK10
|
169
|
79
|
396
|
238
|
|
|
LK11
|
186
|
88
|
431
|
255
|
|
|
LK12
|
206
|
98
|
462
|
266
|
|
|
LK13
|
220
|
105
|
505
|
295
|
|
|
LK14
|
240
|
115
|
555
|
325
|
|
|
LK15
|
260
|
125
|
620
|
370
|
|
|
LK16
|
280
|
134
|
677
|
409
|
|
|
LK17
|
319
|
152
|
742
|
438
|
|
|
LK18
|
355
|
169
|
809
|
471
|
|
|
LK19
|
380
|
180
|
872
|
512
|
|
|
LK20
|
400
|
190
|
958
|
578
|
|
